設備名稱： |

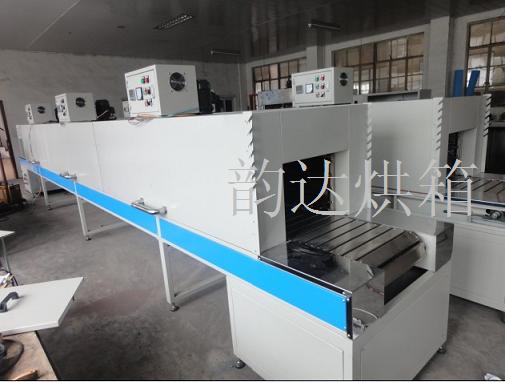

電熱隧道烤箱 |
電器控制箱位置： |
箱體頂部（也可選擇獨立立柜） |
|
設備型號： |
YD-TG1 |
工作溫度范圍： |
RT+10~200℃ |
|
使用電壓： |
380V/N+3+地/50HZ |
控溫精度： |
±1℃ |
|
加熱功率： |
15KW/分1組檔位控制 |
溫度均勻性： |
±5℃ |
|
鼓風功率： |
370W/380V*4組 |
客戶常用溫度： |
80~150 ℃ |
|
規格尺寸： |
|
加熱箱內尺寸： |
300×1000×2000×2機臺傳送帶空間高度 |
高H×寬W×長L（mm） |
|
傳送帶尺寸： |
650×950×9000 傳送帶到地面高度 |
高H×寬W×長L（mm） |
|
整機外形尺寸： |
1150×1360×9200機臺整體高度 |
高H×寬W×長L（mm） |
|
箱體制作材料： |
|
機臺結構概述： |
本產品采用兩側風道出風，側部風道回風循環，采用特氟龍網帶或者鏈條式不銹鋼人字型傳送網帶，比較平整，上料段250 mm，中間加熱烘干段為：20 00×2mm，后面出料段為：2500mm，加熱元件安裝在烘箱側部風道內，循環電機安裝烘箱頂部，可以讓電機壽命延長，進出料口采用高速冷卻風扇加快產品成型。 |
|
箱體外壁材料： |
1.2mm A3碳鋼冷扎板 板金折彎焊接鉚釘拼接。 |
|
箱體風板材料 |
1.2mm SUS430#不銹鋼鋼板 板金折彎機床沖孔。 |
|
箱體風道材料 |
1.0mm SUS430#不銹鋼鋼板 板金折彎焊接鉚釘拼接。 |
|
箱體機架材料： |
40*80型材 |
|
箱體腳架材料： |
40*40型材 |
|
底部固定： |
采用12個可調整滑輪定位腳。 |
|
保溫層厚度及材料： |
100K級高密度硅酸鋁纖維填充（保溫層厚度為100mm）。 |
|
外箱涂裝材料 |
防銹處理后，表面覆環保錘紋漆，顏色客戶可指定，建議藍白。 |
|
門簾制作方式: |
|
門簾材料： |
采用耐高溫硅橡膠。 |
|
傳送動力系統： |
|
傳送動力： |
采用1500W臺制變頻調速電機。 |
|
傳送鏈條： |
采用2條1分長軸距碳鋼鏈條。中間穿桿為10mm圓鋼。 |
|
變頻器： |
采用1：120變頻調速，速, 度范圍：0-100mm/min 。 |
|
傳送帶： |
, 采用特氟龍網帶或者不銹鋼人字型網格傳送帶，比較平整，容易清潔。 |
|
進氣及排氣： |
|
進氣： |
3個孔徑60mm。位置在循環電機旁，作為冷風補償進風。 |
|
排氣： |
1 個孔徑100mm，位置在頂部，手動開關強排風機，廢氣排放到車間外 。 |
|
循環系統： |
|
|
鼓風方式： |
強壓循環運風 |
|
電機裝置： |
3臺1100W/380V長軸電機安裝箱體頂部 |
|
風輪材料： |
合金風輪 |
|
風輪尺寸： |
170*290mm |
|
加熱系統： |
|
加熱元件： |
采用覆套式遠紅外發熱器 (SHEATHED HEATER)無塵化W型不銹鋼管狀電熱發生器，2.5KW/件，總6件，加熱元件總功率15KW，分1組加熱開關，連續使用壽命可達5萬-6萬小時以上 |
|
加熱元件數量： |
6 |
|
加熱元件裝置： |
風道 |
|
升溫時間： |
升溫速度要求2℃/分鐘以上，不能超過10℃/分鐘。
從常溫升溫至60℃，不大于10分鐘，
從常溫升溫至100℃，不大于20分鐘。 |
|
測試時須知：測試點應距離內壁材料至少100毫米，距離門簾至少120毫米。測試時間應在到達溫度（恒溫狀態）后至少10-15分鐘。 |
|
電器配置:（客戶可指定控制電器品牌，價格另議） |
|
1.溫 控 儀： |
LED/智能/數顯/溫控儀,控溫精度±1℃，帶P.I.D調節，自動恒溫。 |
|
2.時間設定裝置：
|
HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度
時即開始計時，當時間到達所設定范圍后即切斷加熱電源。 |
|
3.聲光報警裝置： |
APT/AD16型聲光報警裝置，設定時間結束報警提示。 |
|
4.控制電路電壓： |
220V / 50HZ |
|
5.測溫裝置： |
2支不銹鋼鎧甲 PT100電阻溫度傳感裝置，測溫精確±1％FS。 |
|
6.保護系統： |
漏電保護，斷路保護,電機過載保護，接地保護。 |
|
7.斷路器啟動： |
帶漏電保護的斷路器啟動，有效保護所有電器元件。 |
|
8.SSR固態輸出： |
SSR固態輸出，采用（）品牌電氣。 |
|
9.開關及指示燈： |
采用（正泰）品牌電氣，不易損壞。 |
|
10．其它電器元件： |
采用（正泰）品牌電氣（全國正泰電器店有售，配件正宗容易采購）。 |
|
需方需配合事宜：
A.提供烘箱卸車及安裝就位吊裝工作的叉車/行車；
B.按我方提供的土建圖紙作好烘箱基礎土建工作；
C.提供電源至供方設備控制柜空氣開關處。
如您所烘烤物品帶有揮發性氣體或者腐蝕物體產生，請加以詳細說明，必要時要加裝防爆,
裝置或者采用耐腐蝕性材料制作。嚴禁直接烘烤酒精等易燃易爆物品！ |
