水簾柜噴漆臺工作原理1
水簾柜處理漆霧的基本過程是：在排風機引力的作用下，含有漆霧的空氣向水簾機的內壁水簾板方向流動，一部分漆霧直接接觸到水簾板上的水膜而被吸附，一部分漆霧在經過水簾板上淌下的水簾時被水簾沖刷掉，其余未被水膜和水簾捕捉到的殘余漆霧在通過水洗區和清洗區時被清洗掉。應當指出的是目前水簾機中所設置的漆霧處理裝置僅能處理漆霧中的樹脂成分，對于其中的溶劑蒸氣，由于其很難溶于水，則不能得到處理，仍然要排入大氣中造成污染，所以要另需設置專門的廢氣處理裝置來處理排出的溶劑蒸氣。水簾柜是利用水來捕捉漆霧的一種設備。它一般由排風裝置、供水裝置、捕集漆霧水簾和噴淋裝置、氣水分離裝置、風道等構成。
水簾柜的性能主要取決于水泵和排風機的配套性及漆霧與水的混合接觸情況。因此，水流的變化、水量的選擇、空氣與水的混合接觸情況是直接影響到對漆霧捕集的主要困素。
噴漆設備工作原理2
工作時工件置于前室內設置的可旋轉的工作平臺上，噴漆工在前室內面對工件噴漆，前室內由于風機的抽吸作用形成由外而內的氣流，將噴漆形成的漆霧通過噴漆室處理后排出車間，保證車間內及噴漆工工作環境不被漆霧污染。同時，漆霧通過噴漆室時被水處理后排放。
水簾噴漆室為濕法處理設備，設備前面為水幕板，水幕板上面為溢流槽，水幕板后面為多級水簾過濾器。噴漆時，進入噴漆室的漆霧首先與水幕相遇，被沖刷到水箱內。其余漆霧在通過多級水簾過濾器時完全被攔截在水中。水箱內的水由水泵提升到水幕及多級水簾過濾器頂?shù)囊缢�，溢流到水幕板上形成水幕�?/SPAN>
設備結構

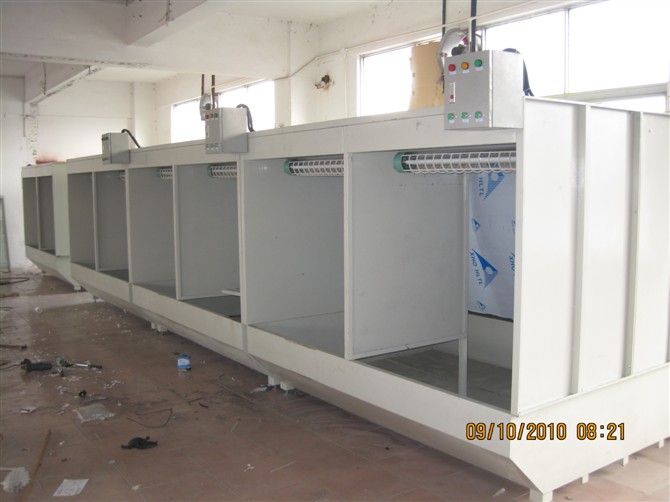

水簾噴漆室：由室體、水槽、水簾板、水循環系統、抽風過濾系統等組成，正常完成工件噴涂的同時能有效防止廢漆排放而污染環境。
水簾噴漆室適用：電子、電器、家電、音響、五金、玩具、鞋業、工藝品等到其它產品表面噴涂工藝。
型號種類有：單面單工位、雙工位、三工位、多任務位、對噴式雙面水簾柜。
樣 式：單面水簾板、三面水簾板。
材 質：冷軋鋼板、鍍鋅板、部分不銹鋼、全不銹鋼結構。
特別推薦：★★★★★
噴漆水洗臺系列
特性：
★水廉幕式?jīng)_洗漆塵，防止噴漆引起火災的危險性；
★水泵浦循環過濾使用，節省用水量；
★大風量高效率軸流式排氣設備，迅速將廢氣排出，消除涂料漆塵對人體的危害；
★水幕板采用不銹鋼制造，抗酸堿、抗腐蝕、堅固耐用；
★保養簡潔容易。
★無泵式噴漆臺，無需水泵，減少在使用中造成水泵堵塞不能正常工作，從而也降低了制造成本和維護成本，使用更方便!
常規機型技術參數
|
型號 |
外型尺寸（L×W×H）
（mm） |
水濂幕寬度 |
電壓(V) |
風機功率（KW） |
照明燈功率（W） |
水泵功率（KW） |
風機風量（m3/h） |
|
YD-900 |
1200×1500×1970 |
900 |
380 |
1.5 |
20 |
0.75 |
11000 |
|
YD -1200 |
1500×1500×1970 |
1200 |
380 |
1.5 |
30 |
0.75 |
11000 |
|
YD -1500 |
1800×1500×1970 |
1500 |
380 |
2.2 |
40 |
0.75 |
18700 |
|
YD -2000 |
2300×1500×1970 |
2000 |
380 |
2.2 |
20×2 |
0.75 |
18700 |
|
YD -2400 |
2700×1500×1970 |
2400 |
380 |
1.5×2 |
30×2 |
1.5 |
11000×2 |
|
YD -3000 |
3300×1500×1970 |
3000 |
380 |
2.2×2 |
|
2.2 |
18700×2 |
|
YD -4000 |
4600×1500×1970 |
4000 |
380 |
2.2×3 |
|
1.5×2 |
18700×3 |
規格要求及配置:
(1)機邊板采用1.5mm鋼板制造,水箱采用2.5mm鋼板制造；內噴防銹漆，外噴常規銀灰耐水面漆。
(2)溢水槽用1.5MM不銹鋼板制造,水濂板用1.0MM不銹板制造
(3)水循環采用3寸PVC水管配排水閥，銅球控制閥。
(4)動力部分：離心風機或圓桶風機一臺，離心管道水泵一臺。
(5)配箱體掛壁集中按扭開關電控箱：1套;防爆燈管。
一、型號種類:
1、冷扎鋼板、鍍鋅板、全不銹鋼結構
2、單面單工位、雙工位、三工位、多任務位、對噴式水濂柜；
3、風機：軸流風機、離心式風機；
4、樣式：單面雙面水濂板、三面水濂板、高凈化水洗水濂柜；
二、噴漆水濂柜為非標準類設備，尺寸、材料、配置、樣式均可按生產要求定做。
該設備為非標類設備，規格、材料、配置等均可按實際要求定做，我公司提供從設計、制作、安裝及售后服務一體化。
歡迎來電洽談！我們將竭誠為您服務！服務熱線：0512-6333 9368 |
